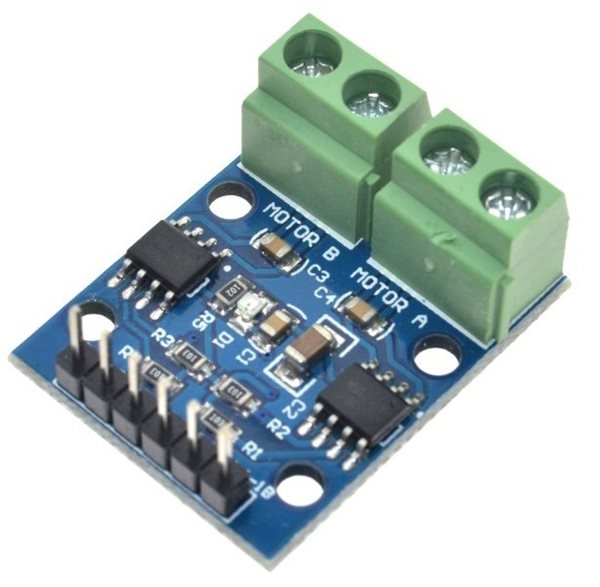

Beskrivning
- L9110S-chip motor drive
- Drivspänning: 2.5-12V
- Max ström: 800 mA
- Två DC motorer
- Två pulsstyrda magnetventiler
- Fyra vanliga magnetventiler
- Storlek: 28 x 21 mm
- Kopplingsplint, med 3mm
- Indikering, LED
Ansutningar (ingång)
- VCC 2.5V-12V DC
- GND
- Ingång 1 (Motor A)
- Ingång 2 (Motor A)
- Ingång 3 (Motor B)
- Ingång 4 (Motor B)
Grön kopplingsplint
- Utgång 1 (Motor A)
- Utgång 2 (Motor A)
- Utgång 3 (Motor B)
- Utgång 4 (Motor B)
Användning, DC motor, Pulsstyrd magnetventil
Ingång 1 hög och ingång 2 låg - Motor framåt
Ingång 1 låg och ingång 2 hög - Motor bakåt
Användning, magnetventil
Varje magnetventil kopplas med + (röd) till en utgång och till gemensam jord (samma som GND på ingången). Ska max 2 ventiler anslutas kan ventilen kopplas till utgång (1 och 2) samt (3 och 4) för en enklare inkoppling. Ingång 2 och 4 ska då vara låga hela tiden.
