Flödesmätare, konfiguration

Här beskriver vi hur antalet pulser för en flödesmätare räknas om till volym, speciellt för Shelly Plus UNI med inbyggd omvandling med formler. Det gör att Shelly Plus UNI kan presentera flödeshastighet och total volym direkt i enheten.

Kalibreringskonstant

De flödesmätare vi säljer har olika kalibreringskonstanter som anger hur stor volym (liter/min) som frekvensen (pulser / minut) avser. Du hittar kalibreringskonstanten i beskrivningen för respektive flödesmätare.

DN15 har som exempel kalibreringskonstanten 8.1

F (pulser/sek) = 8.1 * Q (liter/min)

Frekvens och flödeshastighet

Om flödesmätaren (DN15) skickar ut pulser med en frekvens på 40, dvs 40 pulser per sekund så blir flödeshastigheten 40 / 8.1 = 4,9 liter/minut

Q (liter/min) = F (puls/sek) / 8.1

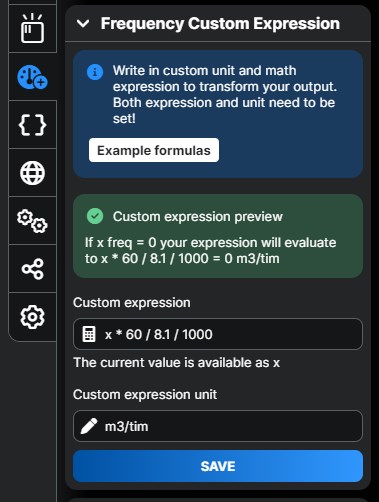

Q /m3/tim) = F (puls/sek) * 60 / 8.1 / 1000

Pulsräknare och volym

För att få fram förbrukat volym måste man även ta hänsyn till att frekvensen och kalibreringskonstanten har olika tidsaspekter, sek och min. Det betyder att antalet pulser måste divideras med kalibreringskonstanten samt 60 för att få fram volymen i liter. Vill man ha volymen i m3 (kubikmeter) måste man dividera dem med 1000 också.

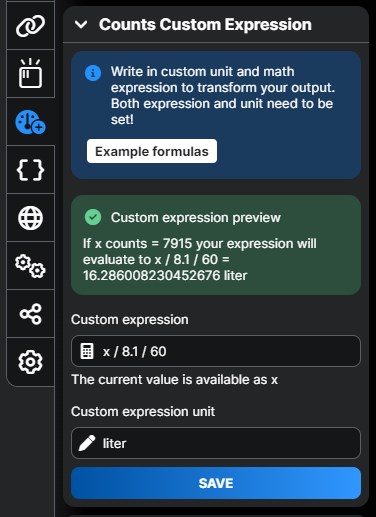

V (liter) = C (pulser) / 8.1 / 60

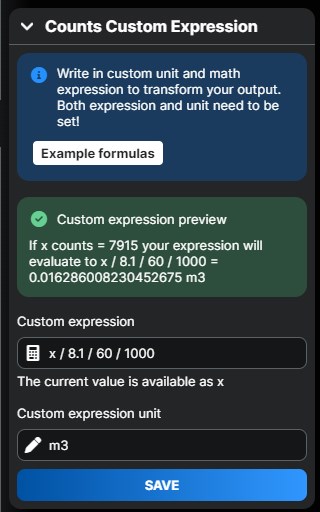

V (m3) = C (pulser) / 8.1 / 60 / 1000
